【產品類別】:提升輸送機

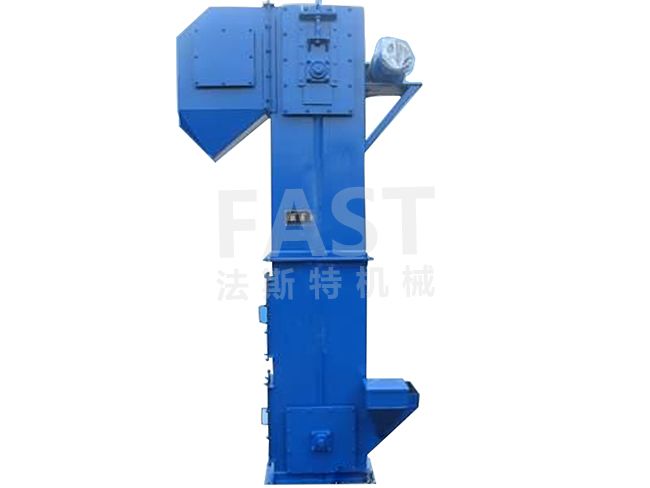

【產品簡述】:NE系列板鏈斗式提升機 NE系列板鏈斗提升機,適用于粉狀物料到大塊狀等各種物料的垂直提升,它采用流入式喂料替代傳統斗式提升機的掏取式喂料,是傳統斗式提升機的換代產品。該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度在250℃以下。 NE型板鏈斗...
【產品賣點】:
【優惠活動】:按需定制 好用不貴
24小時熱線:13937345447
聯系電話: 0373-3516365-801、802
圖文傳真: 0373-3519169
商 務QQ:313162218
孟 經 理:13937345447
郭 經 理:13837347077
E-mail: xxzdsb@sina.com
網 址:http://www.seopeixunw.com
NE系列板鏈斗提升機,適用于粉狀物料到大塊狀等各種物料的垂直提升,它采用流入式喂料替代傳統斗式提升機的掏取式喂料,是傳統斗式提升機的換代產品。該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度在250℃以下。
NE型板鏈斗式提升機是由國外引進先進技術研制的新產品,主要技術參數符合機械部標準(JB3926-85)。采用自流式裝料,重力式卸料.鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
NE系列板鏈斗式提升機主要結構:
NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。下部裝置---安裝有自動張緊裝置。
NE系列板鏈斗式提升機主要部件特點:
1. 上部裝置:安裝有軌道(雙排道),防止鏈條擺動,逆止器,防止料斗回轉,物料阻滿下部機殼,卸料口裝有橡膠板防止回料。
2. 中間節:部分中間節裝有軌道(雙排節),以防止鏈條工作中擺動,部分中間節裝有檢修門以便維修。
3. 下部裝置:安裝有張緊裝置,NE15~NE50采用彈簧張緊,NE100~NE800采用重錘箱張緊。
4. 上下鏈輪采用ZG310-570。整體材質,HB229-269齒面淬火HRC40--48。
NE板鏈斗式提升機優點:
1. 密封性好,環境污染少。
2. 操作、維修方便、易損件少。
3. 使用成本低,由于節能和維修少,使用成本極低。
4. 運行可靠,先進的設計原理,保證整機運行的可靠性,密封性好。環境污染少。
5. 結構緊湊,精度高。機殼經折邊和中間壓筋,再經焊接,剛性好、外觀漂亮。
6. 機械尺寸小,與同等提升量的其它各種提升機相比,這種提升機的機械尺寸較小。
7. 輸送能力大,該系列斗式提升機具有NE15~NE800多種規格。提升量范圍為15~800m3/h。
8. 操作方便,維修少,易損件少。輸送鏈為套筒滾子鏈,誘導式重力卸料,用于各種粉狀、塊狀物粒的垂直提升。
NE系列板鏈斗式提升機技術參數表:
型號 | 提升量(立方米/小時) | 物料最大塊度 | ||||
占百分比 % | ||||||
10 | 25 | 50 | 75 | 100 | ||
NE15 | 15 | 65 | 50 | 40 | 30 | 25 |
NE30 | 32 | 60 | 75 | 58 | 47 | 40 |
NE50 | 60 | 90 | 75 | 58 | 47 | 40 |
NE100 | 110 | 130 | 105 | 80 | 65 | 55 |
NE150 | 170 | 130 | 105 | 80 | 65 | 55 |
NE200 | 210 | 170 | 135 | 100 | 85 | 70 |
NE300 | 320 | 170 | 135 | 100 | 85 | 70 |
NE400 | 380 | 205 | 165 | 125 | 105 | 90 |
NE500 | 470 | 240 | 190 | 145 | 120 | 100 |
NE600 | 600 | 240 | 190 | 145 | 120 | 100 |
NE800 | 800 | 275 | 220 | 165 | 135 | 110 |
